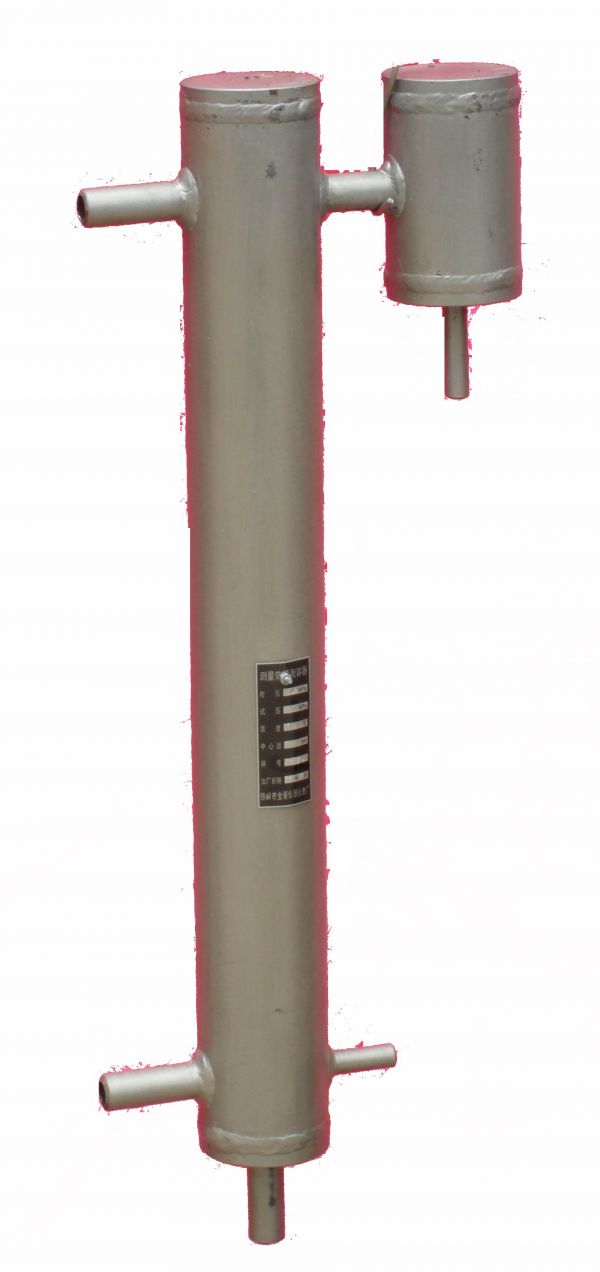

單室平衡容器

一、產品概述

單室平衡容器是一種結構巧妙，具有一定自我補償能力的汽包水位測量裝置。在基準杯的上方有一個圓環(huán)形漏斗結構將整個單室平衡容器分割成上下兩個部分。單室平衡容器與水位指示器或者差壓變送器配套使用，可以在鍋爐啟、停爐過程中及正常運行情況下，對汽包水位進行監(jiān)控，并對外輸出水位變化時的差壓信號，保證鍋爐安全運行。

二、工作原理

單室平衡容器由管子、彎管、水杯、漏斗等組成，由于飽和蒸汽同時對管子和彎管加熱，正壓補償管內水的重度，在任何情況下都近似等于相應汽包壓力下汽包水的重度。同時由于正確的選用正壓補償管的高度不管汽包內壓力如何變化，正壓補償管的壓力與負壓管的壓力變化值均相等。因此，平衡容器所產生的壓差不變。而低端水位表指示的水位也不變。另外由于平衡容器引出相等的一段正、負壓管內水的溫度，雖然受汽包壓力機和室溫變化的影響，但它們的變化是相等的，所以對平衡容器產生的壓差沒有影響。

三、技術參數(shù)

1.筒體規(guī)格Φ89×5

2.接管直徑Φ25×4

3.正壓管、負壓管、排污管直徑Φ16×3

4.工作壓力：1.6~6.4MPa

5.接口形式：焊接

6.工作溫度：飽和溫度

7.中心距：600、670，用戶自定
